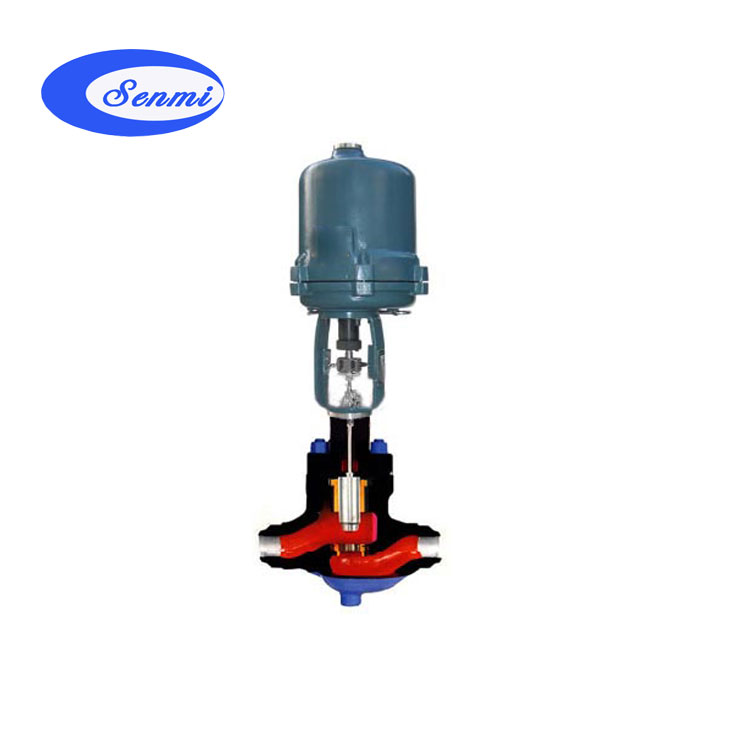

一、KHPC電動高壓籠式調節閥產品概述
彬米公司生產的KHPC電動高壓籠式調節閥是一種壓力平衡式調節閥,由電動〔電子式〕執行機構和高壓籠式調節閥體組成.閥體流體通道呈S流線型,壓降損失小,流量大,可調范圍廣。電動高壓籠式調節閥適用于要求動態穩定性好,噪音低、空化腐蝕小的高壓降場合。
二、KHPC電動高壓籠式調節閥主要技術參數
公稱通徑
40
50
65
100
150
200
250
300
閥體型式
直通鍛造球型閥
公稱壓力
ANSI 900、1500、2500；JIS 63K 注：DN250~300無ANSI 2500
連接型式
密封面型式
RF、RJ
法蘭標準
JIS B2201-1984、ANSI B16.5-1981
焊接標準
嵌接焊SW(40~80mm) 對接焊BW(80~300mm)
材料
鍛鋼(碳鋼、不銹鋼、鈦鋼、耐蝕鋼等)
上閥蓋
常溫型
-5～+230℃
伸長I型
+230～+566℃
壓蓋型式
螺栓壓緊式
密封填料
石棉編織填料、石墨填料
閥芯形式
帶組合密封圈或活塞環的壓力平衡式閥芯
流量特性
等百分比特性、線性特性
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
三、KHPC電動高壓籠式調節閥執行器技術參數
執行器型式
381L系列、PSL系列
輸入信號
381L執行機構
4～20mA·DC或1～5V（輸入電阻250Ω）
PSL執行機構
4～20mA·DC
電源電壓
220V，50/60Hz
單相控制220V·50Hz；三相控制380V，50Hz
手動機構
381L執行機構:離合式； PSL執行機構: 手輪
作用形式
電關式或電開式
四、KHPC電動高壓籠式調節閥主要性能指標
參數
指標值
泄漏量
金屬閥座
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
軟閥座
小于閥額定容量的10-7，符合ANSI B16.104-1976 VI級
回差
配381L執行機構為2%；配PSL執行機構為1%
基本誤差
配381L執行機構為±2%；配PSL執行機構為±1%
可調范圍
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
