1 電動高溫調節閥 產品概述
電動高溫調節閥是由3810系列(PSL系列)電子式電動執行機構和高溫調節閥體組成，由3810系列(或者PSL系列)電動執行器和精小型調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動高溫調節閥調節機構采用平衡式閥塞結構，電動高溫調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。電子式電動高溫調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合。
電動高溫調節閥|高溫電動調節閥

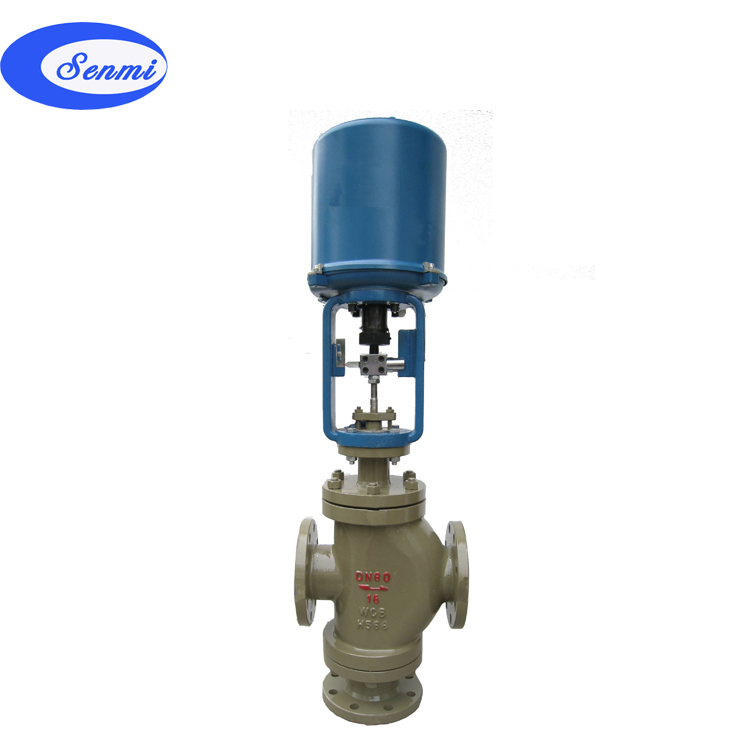

電動高溫調節閥
帶散熱片高溫調節閥
2 電動高溫調節閥 主要技術參數
● 閥體
閥體形式
直通鑄造球型閥
公稱通徑
DN25～300mm
公稱壓力
PN1.6、2.5、4.0、6.4
法蘭標準
GB/T9113、 JB/T79
連接形式
法蘭(FF RF RTJ)、焊接(SW BW)
閥蓋形式
高溫型+230～+450℃、超高溫型+230～+560℃
壓蓋型式
螺栓壓緊式
密封填料
金屬石墨纏繞墊片、柔性石墨、碳纖維填料
● 閥內件
閥芯形式
單座、籠式、套筒閥芯
流量特性
線性、等百分比
● 執行機構
執行器型號
3810L系列、PSL系列
主要技術參數
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%
3 電動高溫調節閥 主要內部結構圖
電動調節閥實物圖
氣動調節閥實物圖
4 電動高溫調節閥 主要零件材料
1
閥體
WCB
CF8
CF8M
CF3M
2
閥座、套筒
304
316
316L
3
閥芯
4
導向套、并帽
5
閥蓋
6
閥桿
7
散熱片
8
填料
PTFE/柔性石墨
9
彈簧
65Mn
10
螺母
5 電動高溫調節閥 主要性能指標
項目
指標值
基本誤差%
配3810L±2.5； 配PSL±1.0
回差%
配381L ±2.0； 配PSL±1.0
死區%
1.0
始終點偏差%
電開
始點±2.5
終點±2.5
電關
始點
±2.5
終點
額定行程偏差%
≤2.5
泄露量L/h
0.01%×閥額定容量
可調范圍R
30：1
6 電動高溫調節閥 額定流量系數Kv、允許壓差
公稱通徑 DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
閥座直徑 dN(mm)
額定流量系數KV
單座
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600
籠式
15
23
35
59
95
148
236
355
568
885
1260
套筒
16
63
155
370
580
900
1300
額定行程(mm)
60
允許壓差(MPa)
3.2
3.0
2.0
1.8
1.5
1.4
0,7
0.6
0.5
0.3
0.28
5.8
5.0
4.9
4.3
3.7
3.5
3.1
2.8
2,8
2.4
6.4
5.2
4.6
2.6
2.2
