遙控浮球閥產品概述

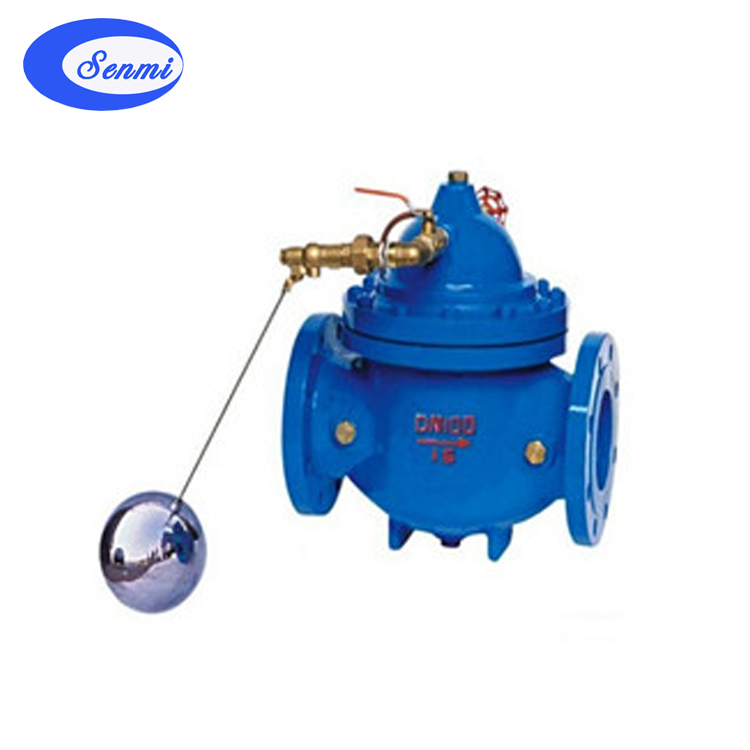

遙控浮球閥是水力控制閥中常用的一種。水力控制閥就是用水壓控制的閥門,它由一個主閥(如圖所示)及附設的導管、導閥、針閥、球閥和壓力表等組成,根據使用目的、功能及場所的不同可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制閥、泄壓閥、水力電動控制閥等。
遙控浮球閥工作原理
遙控浮球閥的工作原理即為水力控制閥的工作原理。水力控制閥分隔膜型和活塞型兩類,工作原理相同,都是以上下游壓力差為動力,有導閥控制,使隔膜(活塞)液壓式差動操作,完全有水力自動調節,從而使主閥閥盤完全開啟或完全關閉或處于調節狀態。當進入隔膜(活塞)上方控制室內的壓力水被排到大氣或下游低壓區時,作用在閥盤底部和隔膜下方的壓力值就大于上方的壓力值,所以將主閥閥盤推到完全開啟的位置,當進入隔膜(活塞)上方控制室內的壓力水不能排到大氣或下游低壓區時,作用在隔膜(活塞)上方的壓力值就大于下方的壓力值,所以就會把主閥閥盤壓倒完全關閉的位置;當隔膜(活塞)上方控制室內的壓力值處于入口壓力與出口壓力中間時,主閥閥盤就處于調節狀態,其調節位置取決于導管系統中的針閥和可調節導管的聯合控制作用可調導閥可以通過下游的出口壓力并隨它的變化而開大或關小其自身的小閥口,從而改變隔膜(活塞)上方控制室的壓力值,控制主閥閥盤的調節位置。
遙控浮球閥結構特點
1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修,能有效減少裝置停車,降低成本。
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、低扭矩設計。特殊結構設計的閥桿,只需配一個小手把閥門就能輕松啟閉。
5、楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。
6、密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。
遙控浮球閥適用范圍
100X遙控浮球閥能有效的控制水塔或水箱液面,適合時切斷或打開閥芯輸入水流或阻止水流外泄,液位控制準確,水位不受壓力波動干擾,開閉緊密不漏水,浮球靈活,維護保養簡單,適用于高層建筑中的商用電熱開水器、熱泵、空調冷卻塔、儲水塔、儲水箱、水池等的自動供水系統。
遙控浮球閥安裝注意 遙控浮球閥結構比較簡單,易于操作和維修,但是在安裝的時候仍應注意以下幾個事項:
1、取掉遙控浮球閥法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。
2、安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。
3、安裝遙控浮球閥前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。
4、遙控浮球閥應安裝在管道的水平方向或垂直方向。
5、準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
6、與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
7、在遙控浮球閥安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。
