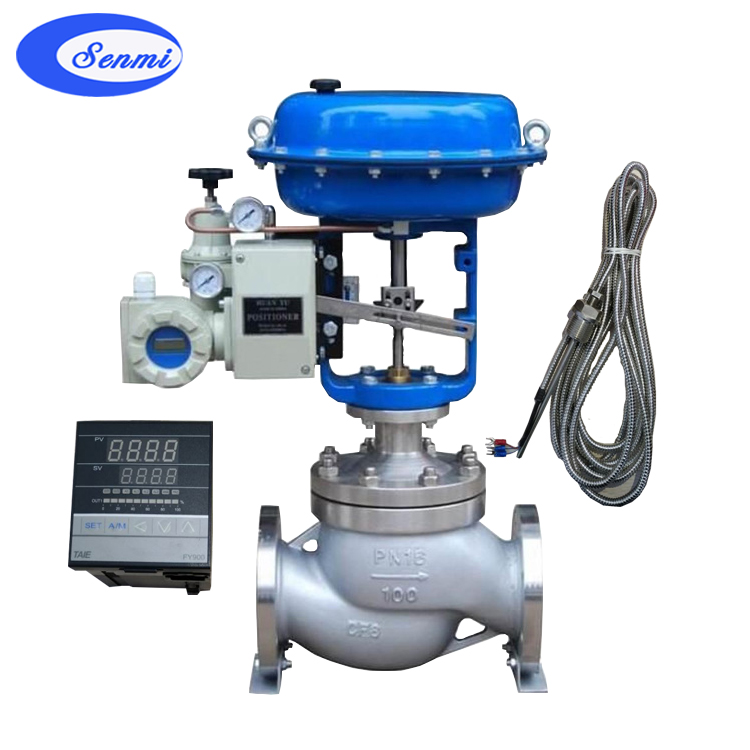

氣動溫度調節閥采用氣動單座調節閥配以PID智能溫度控制儀表及溫度變送器組成,具有結構緊湊、重量輕、動作靈敏、流量特性精確、拆裝方便帶斷電復位等優點。廣泛應用于精確控制水處理及化工廠。氣動溫度調節閥特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。 SENMI氣動溫度調節閥系列有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度 由-200℃~+560℃，其范圍內多種檔次。泄漏量標準有II 級或IV級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
氣動溫度調節閥 主要零件材料
本體材質為碳鋼
本體材質為不銹鋼
1
閥體
WCB
LCB
WC9
CF8
CF8M
CF3M
2
閥座
304
316
316L
3
閥芯
4
導向套
5
閥蓋
6
閥桿
7
填料
PTFE/柔性石墨
8
彈簧
65Mn
9
螺母
氣動溫度調節閥 閥蓋形式
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。 高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。 波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
氣動溫度調節閥 主要技術參數
公稱通徑DN(mm)
20
25
32
40
50
65
80
100
125
150
200
額定流量 系數KV
直線
7.6
12.1
19.4
30.3
48.3
75.9
121
193.6
302.5
484
759
等百分比
6.9
11
17.6
27.5
44
69.3
110
176
275
440
693
執行機構 型號
正作用
ZHA-22
ZHA-23
ZHA-34
ZHA-45
反作用
ZHB-22
ZHB-23
ZHB-34
ZHB-45
額定行程L(mm)
16
60
膜片有效面積Ae(cm2)
280
400
600
1000
公稱壓力PN(MPa)
1.6 2.5 4.0 6.4 10.0
固有流量特性
直線 等百分比
固有可調比R
50：1
信號范圍Pr(KPa)
20-60、20-100、40-200、60-100、80-240
氣源壓力Ps(MPa)
0.14、0.25、0.28、0.40
氣動溫度調節閥 性能指標
序號
項 目
標準型調節閥
散熱、低溫型調節閥
不帶定位器
帶定位器
基本誤差＜(%)
±5
±1
±15
±4
回差＜(%)
10
死區＜(%)
0.4
始終點偏差 ＜(%)
氣開
始點
±2.5
±6
終點
氣關
+2.5
+6
氣動溫度調節閥 外型尺寸
公稱通徑(DN)
結構長度 (L)
PN16/25
184
222
254
276
298
352
420
451
543
PN40
317
368
473
568
PN64、100
206
210
251
286
311
337
394
500
508
610
H1
128
152
160
205
208
273
333
364
H2
380
510
H3
224
228
334
342
408
453
482
H4
338
402
405
627
628
635
698
702
728
H5
53
58
68
73
90
98
108
123
140
168
H6
180
236
310
A
282
360
470
C
220
270
320
L1
289
347
476
壓力等級
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構
