當前位置：首頁 >> 產品與服務 >> 切斷閥系列 > 電動切斷閥 > 電動襯氟球閥,開關型電動切斷閥

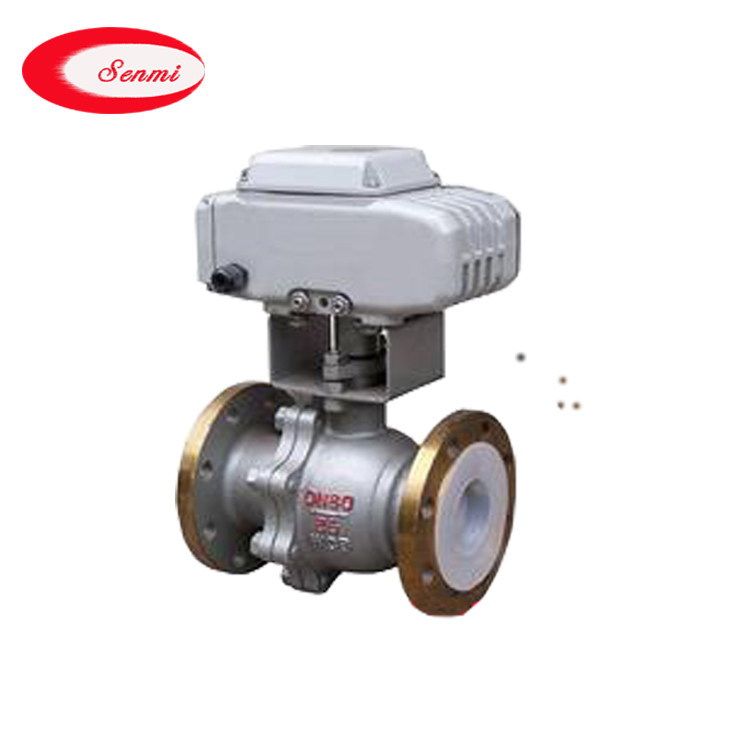

電動襯氟球閥,開關型電動切斷閥

電動襯氟球閥是旋轉切斷型球閥它由氣缸活塞式執行機構(或電動執行機構)和襯氟塑球閥兩部分組成。

電動襯氟球閥的詳細資料：
ZSS/HRF系列電動襯氟球閥是旋轉切斷型球閥它由氣缸活塞式執行機構(或電動執行機構)和襯氟塑球閥兩部分組成。由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的氟塑料FEP(簡稱F46)或PTFE(簡稱F4)，故具有可靠的耐腐蝕性和密封性。能廣泛適用于化工、石油、冶金、醫藥、電力等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷。

電動襯氟球閥特點：
　　 1.耐腐蝕：閥體內腔及球體均包襯2.5～3㎜厚的F46或F4，能耐酸、堿、耐強腐蝕。
　　 2.采用軟密封閥座，密封性能好。
　　 3.體積小，重量輕，結構簡單，安裝維修方便。
　　 4.流阻小，流通能力大。
　　 5.如配用閥門定位器，可實現比例調節。
　　 6.該閥可配各種型號的電動執行機構，配套成ZDRF－10/16C型電動襯氟塑O型球閥。

電動襯氟球閥主要零部件材料及技術參數：

型式	直通二片式鑄造球閥
公稱通徑	G3/4、20、25、32、40、50、65、80、100、125、150mm
公稱壓力	PN1.0、1.6Mpa
連接形式	法蘭連接：密封面形式 RF
法蘭連接用緊固件	GB6170(六角螺母)，GB5782(六角頭螺栓)或GB901(等長雙頭螺柱)
閥體材料	ZG230-450襯F4、CF8、CF8M、CF3襯F46或F4
適用溫度	襯F46　-30℃～+120℃　　襯F4　-30℃～+150℃
填料箱	WCB襯F4、CF8、CF8M、CF3襯F46或F4
填料密封箱	V形聚四氟乙烯(PTFE)，柔性石墨，PTFE
閥芯型式	圓柱形通孔帶桿球體
球芯材料	ZG230-150襯F46或F4、CF8、CF8M、CF3襯F46或F4
額定行程	90°
流量特性	快開，配定位器后近似等百分比

電動襯氟球閥連接尺寸Main External and Connection Dimension

DN (mm)		NPS (inch)			L	D			D1	D2		f			b			n-фd			W			D0			H			WT(kg)
					PN1.0MPa
15		1/2			130	95			65	45		2			14			4-14			120			-			80			2.5
20		3/4			130	105			75	55		2			16			4-14			140			-			90			3
25		1			140	115			85	65		2			16			4-14			160			-			100			4.5
32		11/4			165	135			100	78		2			18			4-18			160			-			110			5.7
40		11/2			165	145			110	85		3			18			4-18			200			-			120			7
50		2			203	160			125	100		3			20			4-18			250			-			135			9.5
65		21/2			222	180			145	120		3			20			4-18			300			-			145			15
80		3			241	195			160	135		3			22			4-18			350			-			185			19
100		4			305	215			180	155		3			22			8-18			400			-			195			33
125		5			356	245			210	185		3			24			8-18			500			-			210			58
150		6			394	280			240	210		3			24			8-23			-			200			450			93
200		8			457	335			295	265		3			26			8-23			-			240			490			155
250		10			533	390			350	320		3			28			12-23			-			240			550			210
PN1.6MPa
15		1/2	130			95		65		45			2			14			4-14			120			-			80			2.5
20		3/4	130			105		75		55			2			16			4-14			140			-			90			3
25		1	140			115		85		65			2			16			4-14			160			-			100			4.5
32		11/4	165			135		100		78			2			18			4-18			160			-			110			5.7
40		11/2	165			145		110		85			3			18			4-18			200			-			120			7
50		2	203			160		125		100			3			20			4-18			250			-			135			9.5
65		21/2	222			180		145		120			3			20			4-18			300			-			145			15
80		3	241			195		160		135			3			22			8-18			350			-			185			19
100		4	305			215		180		155			3			24			8-18			400			-			195			33
125		5	356			245		210		185			3			26			8-18			500			-			210			58
150		6	394			280		240		210			3			28			8-23			-			200			450			93
200		8	457			335		295		265			3			30			12-23			-			240			490			155
2.5MPa
15	1/2			130			95		65		45			2			16			4-14			120			-			80			2.5
20	3/4			130			105		75		55			2			16			4-14			140			-			90			3
25	1			140			115		85		65			2			16			4-14			160			-			100			4.5
32	11/4			165			135		100		78			2			18			4-18			160			-			110			5.7
40	11/2			165			145		110		85			3			18			4-18			200			-			120			7
50	2			203			160		125		100			3			20			4-18			250			-			135			9.5
65	21/2			222			180		145		120			3			22			8-18			300			-			145			15
80	3			241			195		160		135			3			22			8-18			300			-			185			19
100	4			305			230		190		160			3			24			8-23			-			200			195			33
125	5			356			270		220		188			3			28			8-25			-			200			210			58
150	6			394			300		250		218			3			30			8-25			-			200			450			93
