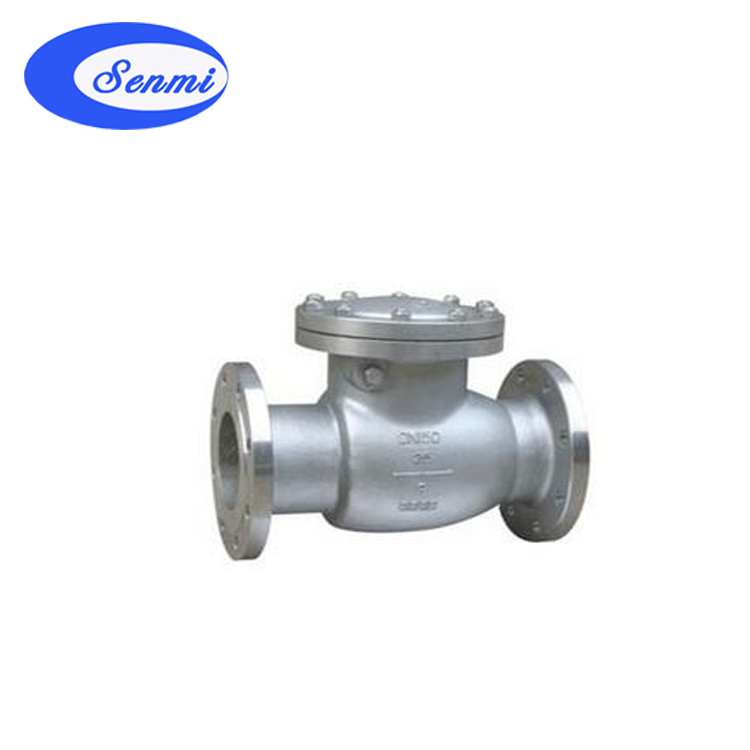

旋啟式止回閥

旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。

旋啟式止回閥主要特點
旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當的微量位置補償。旋啟式止回閥已被廣泛應用于化工、冶金、制藥等多個領域。

旋啟式止回閥適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保

旋啟式止回閥 主要性能規范

號	公稱壓力 PN/MPa	試驗壓力PS(MPa)		工作溫度（℃）	適用介質	工作溫度（℃）
		殼體	密封			120	200	350	425	450	350
		殼體	密封			最高工作壓力　P/MPa
H44Y-4DI	4.0	6.0	4.0	≤550	水、蒸汽、油品	-	4.0	4.0	3.4	-	1.0
H44M－4O				≤450	二甲乙苯	-	-	-	-	1.8	-
H44Y－40P				≤120	二甲乙苯	-	-	-	-	1.8	-
H44W-40P				-20～150	苯菲爾溶液	3.7	-	-	-	-	-
H44W-40R				-20～150	硝酸類	-	-	-	-	-	-
H44Y－40P1				≤550	醋酸類	-	-	-	-	-	-
H44W-40P1					蒸氣、空氣、油品	-	4.0	-	-	-	2.2
H44Y-64P1	5.1	9.6	6.4		蒸氣、空氣、油品	-	4.0	-	-	-	2.2
H44Y-64I	5.1	9.6	6.4		水、蒸氣、油品	-	6.4	-	-	-	3.6

旋啟式止回閥主要零件材料

零件名稱	閥體、閥蓋、搖桿	閥瓣	銷軸	螺栓	螺母	墊片
H44Y-4DI H44Y-64I	鉻鉬鑄鋼	鉻鉬鈦鑄鋼	鉻不銹鋼	鉻鉬釩鋼	鉻鉬鋼	不銹鋼帶與石棉板聚四氟乙烯
H44M-4O	碳素鑄鋼	優質碳鋼
H44Y/W-40P	鉻鎳鈦鑄鋼		鉻鎳鋼		不銹鋼
H44W-40R	鉻鎳鈦鑄鋼		-			聚四氟乙烯
H44Y/W-40P1	鉻鎳鈦耐熱鋼		-
H44Y-64P1	鉻鎳鈦耐熱鋼		-

H44Y-40I、H44M-40、H44Y-40P、H44Y-40P1 主要尺寸及重量

公稱通徑 DN/mm	尺寸 /mm									重量 /㎏
公稱通徑 DN/mm	L	D	D1	D2	D6	b	Z-фd	D3	H	重量 /㎏
50	230	160	125	100	88	20	4-ф18	185	172	20
65	290	180	145	120	110	22	8-ф18	210	182	30
80	310	195	160	135	121	22	8-ф18	210	192	35
100	350	230	190	160	150	24	8-ф23	260	217	50
125	400	270	220	188	176	28	8-ф25	295	250	75
150	480	300	250	218	204	30	8-ф25	330	270	105
200	550	375	320	282	260	38	12-ф30	390	320	160
250	650	445	385	345	313	42	12-ф34	445	356	240

H44Y-64、H44Y-64P 主要尺寸及重量

公稱通徑 DN/mm	尺寸 /mm									重量 /㎏
公稱通徑 DN/mm	L	D	D1	D2	D6	b	Z-фd	D3	H	重量 /㎏
50	300	175	135	105	88	26	4-ф23	200	177	27
65	340	200	160	130	110	28	8-ф23	225	197	37
80	380	210	170	140	121	30	8-ф23	250	212	53
100	430	250	200	168	150	32	8-ф25	315	248	90
125	500	295	240	202	176	36	8-ф30	365	298	135
150	550	340	280	240	204	38	8-ф34	410	330	187
200	650	405	345	300	260	44	12-ф34	480	385	212
250	775	470	400	352	313	48	12-ф41	565	445	403
