導熱油氣動切斷閥概述
氣動比例套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0 、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196- +560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。多種品種規格可供選擇。

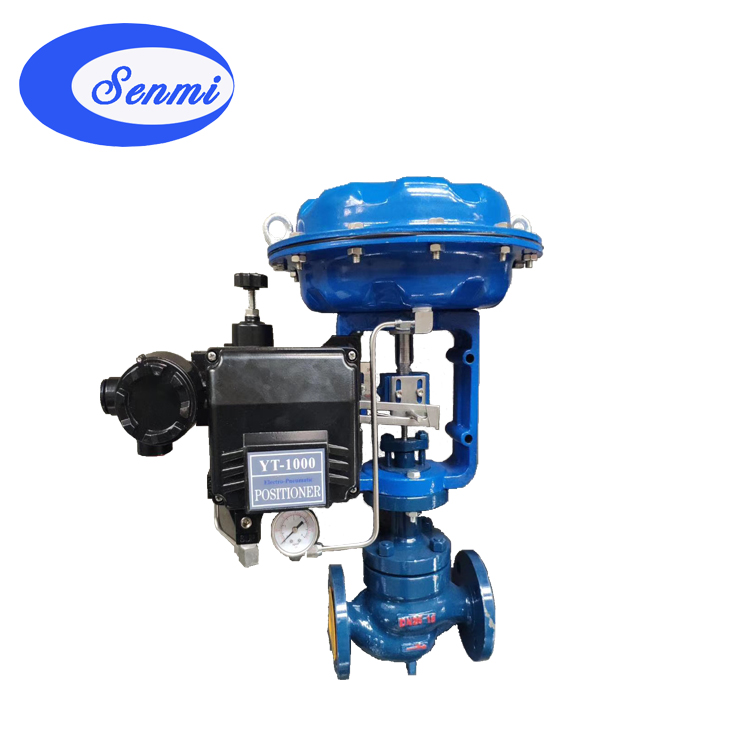

氣動薄膜套筒調節閥
導熱油氣動切斷閥主要零件材料
本體材質為碳鋼
本體材質為不銹鋼
1
閥體
WCB
LCB
WC9
2
墊片
316+石墨/PTFE
3
套筒
304
4
閥芯
5
閥蓋
6
閥桿
7
填料
PTFE/柔性石墨
8
彈簧
65Mn
9
螺母
316
316L
導熱油氣動切斷閥 閥蓋形式
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。 高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。 波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
導熱油氣動切斷閥主要技術參數
公稱通徑DN(mm)
20
25
32
40
50
65
80
100
125
150
200
額定流量 系數KV
直線
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分比
6.3
10
16
63
160
250
400
630
執行機構 型號
正作用
ZHA-22
ZHA-23
ZHA-34
ZHA-45
反作用
ZHB-22
ZHB-23
ZHB-34
ZHB-45
額定行程L(mm)
60
膜片有效面積Ae(cm2)
280
600
1000
公稱壓力PN(MPa)
1.6 2.5 4.0 6.4 10.0
固有流量特性
直線 等百分比
固有可調比R
50：1
信號范圍Pr(KPa)
20-60、20-100、40-200、60-100、80-240
氣源壓力Ps(MPa)
0.14、0.25、0.28、0.40
導熱油氣動切斷閥 主要性能指標
序號
項 目
標準型調節閥
散熱、低溫型調節閥
不帶定位器
帶定位器
基本誤差＜(%)
±5
±1
±15
±4
回差＜(%)
死區＜(%)
0.4
始終點偏差 ＜(%)
氣開
始點
±2.5
±6
終點
氣關
+2.5
+6
外型尺寸
公稱通徑(DN)
結構長度 (L)
PN16/25
184
222
254
276
298
352
420
451
543
PN40
317
368
473
568
PN64、100
206
210
251
286
311
337
394
500
508
610
H1
128
152
205
208
273
333
364
H2
380
510
H3
224
228
334
342
408
453
482
H4
338
402
405
627
628
635
698
702
728
H5
53
58
68
73
90
98
108
123
140
168
H6
180
236
310
A
282
360
470
C
220
270
320
L1
289
347
476
壓力等級
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構
注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢杉米公司技術部門索取最新數據。
