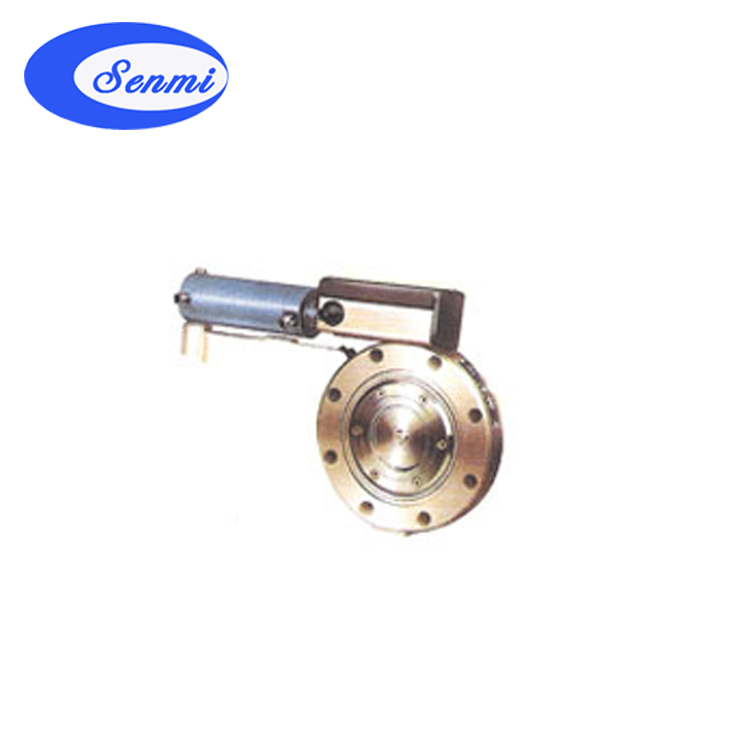

氣動高真空蝶閥

GIQ系列氣動高真空蝶閥適用于高真空系統中用來切斷或接通氣流功能。氣動高真空蝶閥是用壓縮空氣為動力。通過氣動裝置改變氣路方向，執行氣缸推動蝶閥作啟閉運動。

GIQ系列氣動高真空蝶閥

　　GIQ系列氣動高真空蝶閥適用于高真空系統中用來切斷或接通氣流功能。

　　氣動高真空蝶閥是用壓縮空氣為動力。通過氣動裝置改變氣路方向，執行氣缸推動蝶閥作啟閉運動。

GIQ系列氣動高真空蝶閥技術參數

型號		GIQ -40	GIQ -50	GIQ -63	GIQ -80	GIQ -100	GIQ -150	GIQ -200	GIQ -250	GIQ -300	GIQ -400	GIQ -500	GIQ -600	GIQ -800
技術性能
公稱通徑(DN)		40	50	63	80	100	150	200	250	300	400	500	600	800
適用范圍(Pa)		10⁵～6.7x10^-4
漏氣率（Pa.L/S)		6.7X10^-4
流導(L/S)		50	102	156	300	530	1328	2550	4180	7130	11000	17400	27400	45000
介質溫度(℃)		丁腈橡膠-25 ~ +80 氟橡膠-30 ~ +150
電磁換向閥	電源(V/Hz)	220/50
	功率(W)	10
電源壓力(MPa)		0.4～0.6
法蘭標準		JB919-75
安裝位置		任意
主要件材質	閥體、閥板	碳鋼（鍍鎳）或不銹鋼
	密封件	丁腈橡膠或氟橡膠

外型連接尺寸

尺寸	DN	ΦB	ΦD	h	H	H₁	L₁	L₂	N-Φ9
型號	DN	ΦB	ΦD	h	H	H₁	L₁	L₂	N-Φ9
GIQ-40	40	70	85	22	164	62	78	106	4-Φ9
GIQ-50	50	90	110	22	190	75	78	106	4-Φ9
GIQ-63	63	110	130	26	265	85	93.5	136	4-Φ9 4-Φ9 4-Φ12
GIQ-80	80	125	145	30	284.5	92
GIQ-100	100	145	170	30	309	104
GIQ-150	150	195	220	35	366	136	101	164.6	8-Φ12
GIQ-200	200	250	275	40	422.5	165	117	199	8-Φ12
GIQ-250	250	300	330	45	482	197	117	199	8-Φ12
GIQ-300	300	350	380	55	543	233	128	224.6	8-Φ14
GIQ-400	400	465	500	60	686	293	138	253	8-Φ18
GIQ-500	500	565	600	80	742	355	140	300	12-Φ18
GIQ-600	600	670	710	100	912	428.5	150	330	12-Φ21
GIQ-800	800	880	920	130	1177	565	171.5	445	20-Φ21
