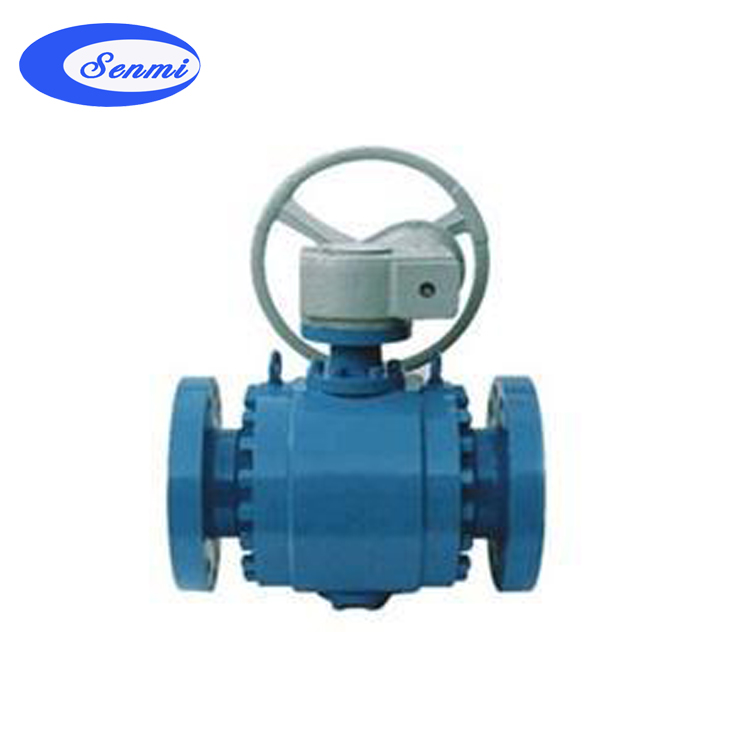

鍛鋼固定式球閥

相關型號：蝸輪傳動:Q347F Q347N Q347H Q347Y Q347C　壓力范圍:1.6~32.0Mpa 　　電動:Q947F Q947N Q947H Q947Y Q947C 　　氣動:Q647F Q647N Q647H Q647Y Q647C 鍛鋼固定球閥用途

球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

鍛鋼固定式球閥材料

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

鍛鋼固定式球閥連接尺寸

產品型號 TyPe	公稱通徑 DN	PN1.6MPa									WT （kg）
產品型號 TyPe	公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT （kg）
CQ47F-16C CQ47F-16P CQ347F-16C CQ347F-16P CQ647F-16C CQ647F-16P CQ747F-16C CQ747F-16P CF9B47F-16C CQ9B47F-16P	50	178	160	125	100	16	4-Φ18	160	85	-	28
	65	191	180	145	120	18	4-Φ18	170	95	-	32
	80	203	195	160	135	20	8-Φ18	200	110	-	44
	100	229	215	180	155	20	8-Φ18	210	120	-	86
	125	356	245	210	185	22	8-Φ18	350	215	-	133
	150	394	280	240	210	24	8-Φ23	530	190	-	203
	200	457	335	295	265	26	12-Φ23	575	230	600	273
	250	533	405	355	320	30	12-Φ25	585	260	600	450
	300	610	460	410	375	30	12-Φ25	730	300	600	583
	350	686	520	470	435	34	16-Φ25	860	350	800	750
	400	762	580	525	485	36	16-Φ30	935	395	800	1190
	450	864	640	585	545	40	20-Φ30	975	440	800	2100
	500	914	705	650	608	44	20-Φ34	1060	485	800	3100
	600	1067	840	770	718	48	20-Φ41	1170	591	800	3980
	700	1245	910	840	788	50	24-Φ41	1270	686	800	4800

PN2.5Mpa壓力級別

產品型號 TyPe	公稱通徑 DN	PN2.5MPa									WT （kg）
產品型號 TyPe	公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT （kg）
CQ47F-25 CQ47F-25P CQ347F-25 CQ347F-25P CQ647F-25 CQ647F-25P CQ747F-25 CQ747F-25P CF9B47F-25 CQ9B47F-25P	50	216	160	125	100	20	4-Φ18	160	85	-	30
	65	241	180	145	120	22	8-Φ18	170	95	-	40
	80	283	195	160	135	22	8-Φ18	200	110	-	52
	100	305	230	190	160	24	8-Φ23	210	120	-	97
	125	381	270	220	188	28	8-Φ25	350	215	-	135
	150	403	300	250	218	30	8-Φ25	530	190	-	204
	200	502	360	310	278	34	12-Φ25	575	230	600	322
	250	568	425	370	332	36	12-Φ30	585	260	600	535
	300	648	485	430	390	40	16-Φ30	730	300	600	775
	350	762	550	490	448	44	16-Φ34	860	350	800	1210
	400	838	610	550	505	48	16-Φ34	935	395	800	2300
	450	914	660	600	555	50	20-Φ34	975	440	800	3400
	500	991	730	660	610	52	20-Φ41	1060	485	800	4208
	600	1143	840	770	718	56	20-Φ41	1170	591	800	5080
	700	1346	955	875	815	60	24-Φ48	1270	686	800	5750
