一、手動襯膠截止閥 產品概述
1 、手動襯氟截止閥、手動襯膠截止閥 J41F46 、 J41X 型直通式、 J45F46 型直流式、 J44F46 型角式截止閥，手動襯氟截止閥、手動襯膠截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑 1/4 )等項優點，手動襯氟截止閥、手動襯膠截止閥被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕 破壞密封面。 2 、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

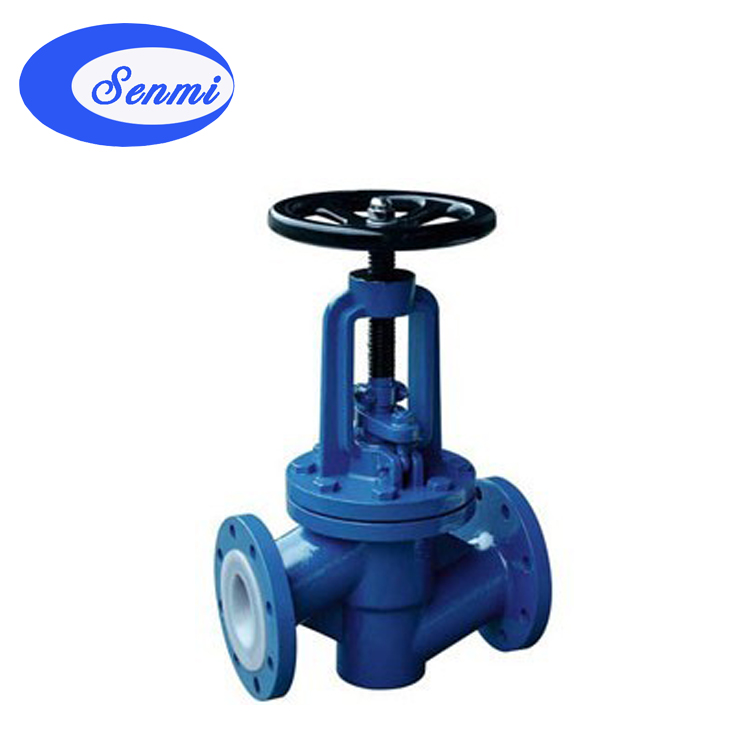

襯膠截止閥 ( 直通式 )
襯氟截止閥
二、手動襯膠截止閥 技術規范
設計標準
GB12233/GB12233
結構長度
GB12221
法蘭標準
JB/T79-94
GB9113.1-26
檢驗試驗
GB/T13927
驅動方式
手動、電動、氣動
三、手動襯膠截止閥 主要零件材料
零件名稱
灰鑄鐵
鑄鋼
不銹耐酸鑄鋼
超低碳不銹耐酸鑄閥
Z
C
P
R
PL
RL
閥體 / 端蓋 / 閘板
HT250
WCB
CF8
CF8M
CF3
CF3M
閥桿
35
2Cr13
1Cr18Ni9
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
襯里 / 閥座
PTFE(F4) 、 PCTFE(F3) 、 FEP(F46) 、 PFA( 可溶性 4)
填料 / 壓蓋
填料
PTFE(F4)
活節螺栓
1Cr17Ni2
閥桿螺母
ZCuAI10Fe3
緊固螺母
45
1Cr18Ni9Ti
螺母
0Cr18Ni9
手輪
四、手動襯膠截止閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容： 1 、若訂貨前未選定型號，請向我們提供使用參數 :1. 公稱通徑， 2. 流體性質(包括公稱壓力、溫度、粘度或酸堿性)， 3. 閥體、閥芯材料。 2 、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 3 、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
