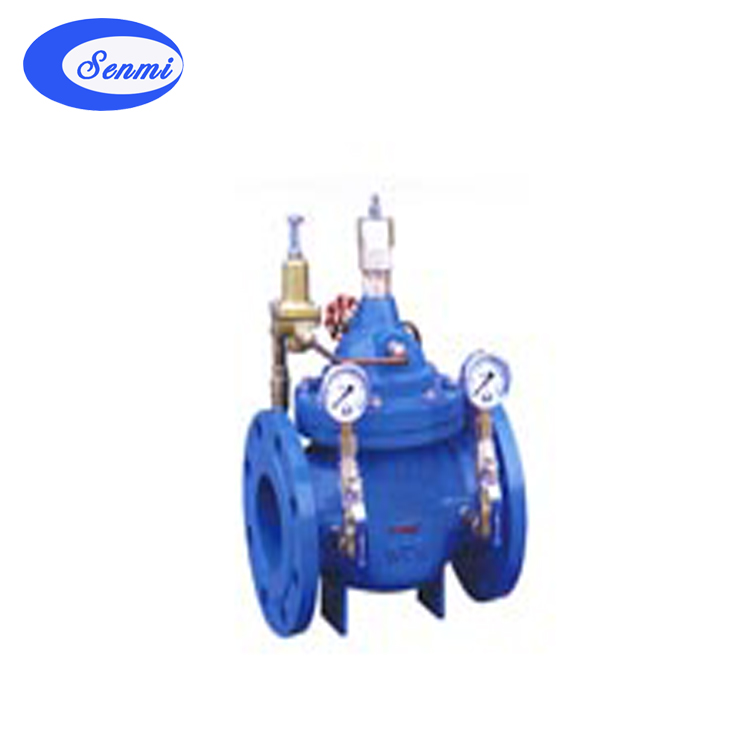

400X流量控制閥
結構圖 (1、小球閥 2、導閥 3、流量調節器 4、針閥)
一、400X流量控制閥 產品概述
400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。 400X流量控制閥利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。 400X流量控制閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
二、400X流量控制閥 工作原理
當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。
三、400X流量控制閥 主要技術參數
公稱壓力(Mpa)
殼體試驗壓力(MPa)
密封試驗壓力(MPa)
出口可調壓力(MPa)
壓力特性△P2P1
流量特性△P2P1
適用介質
介質溫度(℃)
1.0
1.5
1.1
0.09-0.8
P2×8%
P2×15%
水
0-80
1.6
2.4
1.76
0.10-1.2
P2×10%
P2×20%
2.5
3.75
2.75
0.15-1.6
P2×12%
P2×25%
四、400X流量控制閥 主要零件材料
零件名稱
零件材料
閥體 閥蓋
WCB
閥座 閥盤
銅合金
密封圈 O型圈
丁腈橡膠
閥桿
2Cr13
彈簧
50CrVA
針型閥
球閥
浮球閥
微型過濾器
不銹鋼
五、400X流量控制閥 外形結構圖
400X流量控制閥 外形結構圖
