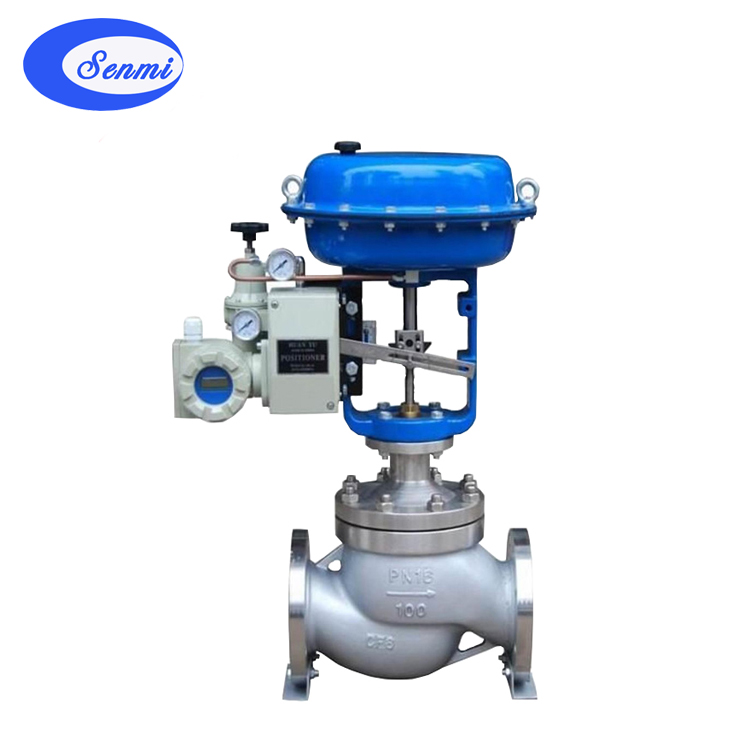

氣動比例調節閥 概述 氣動比例套筒調節閥 是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0 、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196- +560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。多種品種規格可供選擇。
氣動比例套筒調節閥 主要零件材料
1
閥體
WCB
LCB
WC9
2
墊片
316+
石墨/PTFE
3
套筒
304
4
閥芯
5
閥蓋
6
閥桿
7
填料
PTFE/
柔性石墨
8
彈簧
65Mn
9
螺母
316
316L
氣動比例套筒調節閥閥蓋形式
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。 高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。 波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
氣動比例套筒調節閥主要技術參數
公稱通徑DN(mm)
20
25
32
40
50
65
80
100
125
150
200
額定流量 系數KV
直線
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分比
6.3
10
16
63
160
250
400
630
執行機構 型號
正作用
ZHA-22
ZHA-23
ZHA-34
ZHA-45
反作用
ZHB-22
ZHB-23
ZHB-34
ZHB-45
額定行程L(mm)
60
膜片有效面積Ae(cm2)
280
600
1000
公稱壓力PN(MPa)
1.6 2.5 4.0 6.4 10.0
固有流量特性
直線 等百分比
固有可調比R
：1
信號范圍Pr(KPa)
20-60
、20-100、40-200、60-100、80-240
氣源壓力Ps(MPa)
0.14
、0.25、0.28、0.40
