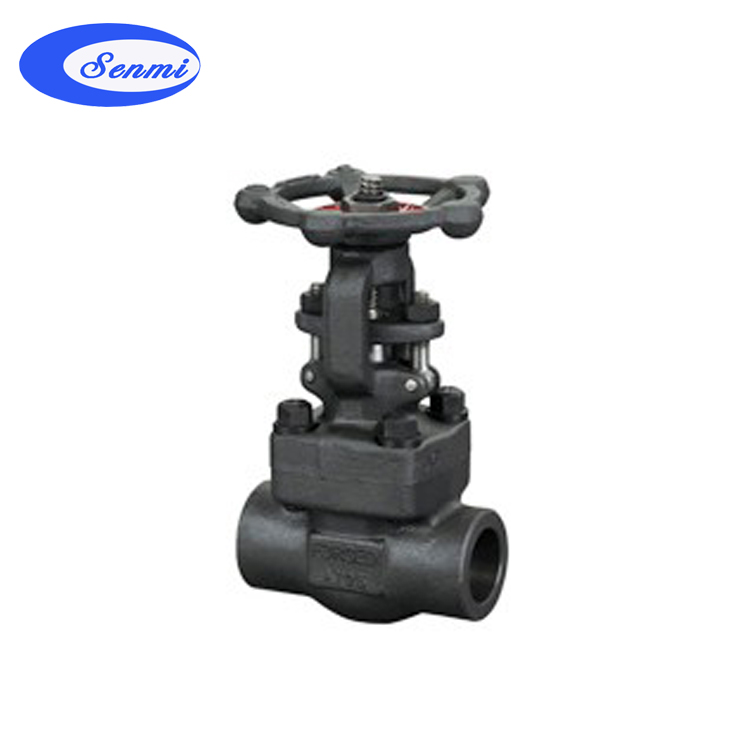

鍛鋼焊接閘閥

鍛鋼閘閥,焊接閘閥

鍛鋼焊接閘閥 的概述

鍛鋼焊接閘閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體鍛鋼焊接閘閥結構解剖圖

鍛鋼焊接閘閥標準材質細表：

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A182 F430&410	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A276 F304	A276 F304(L)	A276 F316(L)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	墊片	A473 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼; 鍛鋼焊接閘閥 尺寸(MM)和重量(KG)

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	120	140	178
H(開)		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
