電動比例控制閥,蒸汽比例溫控閥,高溫電動調節閥

SENMI專業生產精小型電動調節閥,精小型電子式電動調節閥,精小型調節閥,精小型比例調節閥,精小型電動比例閥,精小型電動比例調節閥,精小型氣動調節閥,精小型氣動閥門等,歡迎新老客戶來電咨詢!

蒸汽電動調節閥 概述

　　SENMI 蒸汽電動調節閥是一種壓力平衡調節閥,采用籠式套筒導向、單座密封結構，配用多彈簧執行機構或者電動執行機構，流道呈S流線型，選用進口密封環。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許壓差小、閥前后壓差較大的工作場合。SENMI精小型電動調節閥產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。精小型電動調節閥公稱壓力等級有PN1.6、4.0 6.4、10.0；閥體口徑范圍DN20-DN300；適用流體溫度-150℃ -+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比,多種規格可供選擇.

蒸汽電動調節閥|導熱油電動控制閥

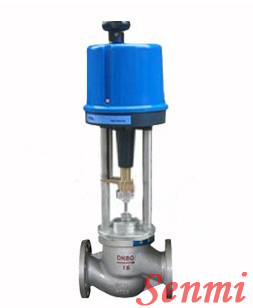

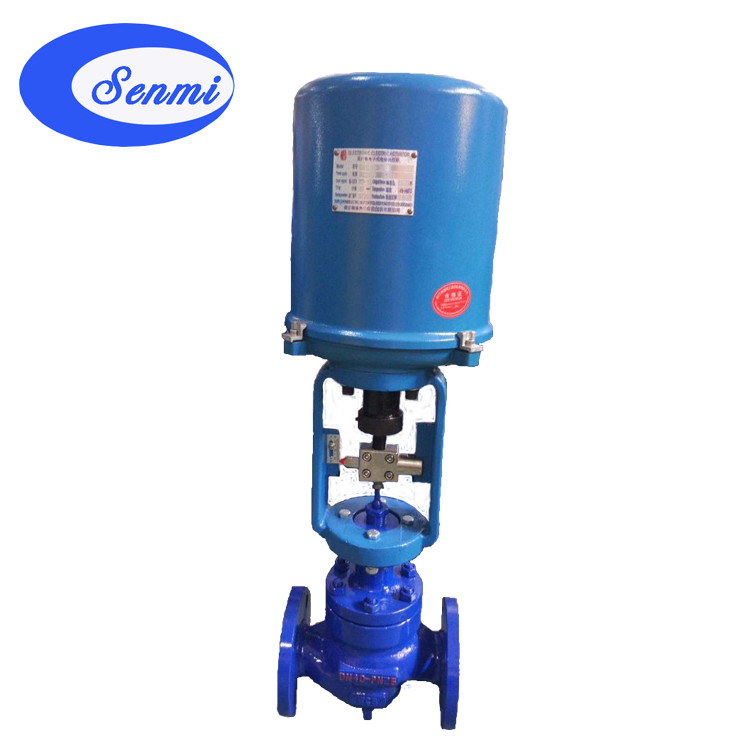

精小型電動調節閥(配3810執行器)	精小型電動調節閥(配PS執行器)

精小型電動調節閥主要零件材料及結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套	WCB	CF8	CF8M	CF3M
5	閥蓋	WCB	CF8	CF8M	CF3M
6	閥桿	304	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

高溫電動調節閥 閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

高溫電動調節閥主要技術參數

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 (KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L(mm)		16		25			40			60			100
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4 10.0
執行機構型號	PSL	201/202		204			208			312			320
	3810L	3810LSA-08		3810LSA-20			3810LSB-30			3810LSB-50			3810LSC-65
固有流量特性		直線、等百分比
固有可調比		50：1
工作溫度t(℃)		普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號		0-10mADC、4-20mADC、220VAC(開關信號)
電源電壓		220VAC 50Hz
