自力式減壓穩壓閥

SENMI專業生產自力式減壓穩壓閥,自力式穩壓閥,自力式蒸汽減壓閥,自力式壓力調節閥,自力式調節閥,自力式流量調節閥等調節閥,所產自力式減壓穩壓閥,自力式穩壓閥,自力式蒸汽減壓閥,自力式壓力調節閥,自力式調節閥,自力式流量調節閥質量上乘,價格合理!

一、自力式減壓穩壓閥 概述

V230Y型自力式減壓穩壓閥由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。自力式減壓穩壓閥和ZZYP相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響,以及更易于更換或調整彈簧的特點.因此廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統?！　?/span>

自力式減壓穩壓閥有公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。比老型式有更大壓差范圍。

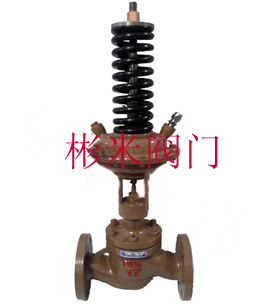

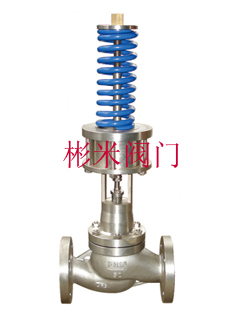

V230Y型自力式減壓穩壓閥	V230Y型自力式減壓穩壓閥結構圖

二、自力式減壓穩壓閥 主要零件材料

1、閥體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
2、閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
3、閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
4、閥桿：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
5、膜蓋：A3、1Cr18Ni9Ti
6、填料：聚四氟乙烯、柔性石墨
7、膜片：丁青橡膠、耐油橡膠、氟橡膠

三、自力式減壓穩壓閥 主要技術參數

公稱通徑DN		20	20	20	20	20	65	80	100	125	150	200	250	300
額定流量系數Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
額定行程L(mm)		8		10		14	20		25	40		50	60	70
公稱壓力(MPa)		1.6、4.0
壓力調節范圍(KPa)		15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500
固有流量特質		快開
調節精度(%)		±5
使用溫度(℃)		≤350
允許泄漏量	硬密封(1/h)	單座：≤10-4×閥額定容量(Ⅳ級)、雙座和套筒：≤5×10-3閥額定容量(Ⅱ級)
	軟密封(m1/min)	0.15		0.30		0.45	0.60	0.90	1.70	4.0		6.75	11.10	16.0
減壓比	大	10
	小	1.25

三、自力式減壓穩壓閥 外形尺寸

公稱通徑DN	20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭距 L	185	200	205	222	254	276	298	352	410	451	600	670	735
總高度 H	615	645	650	710	730	745	760	800	890	960	1050
H1	52.5	57.5	67.5	72.5	80	90	97.5	107.5	122.5	140	167.5	225	230
d	100
h	280
法蘭標準	GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K
