Y42H 活塞式蒸汽減壓閥
一、活塞式蒸汽減壓閥 產品概述
沃中公司生產的 Y43H 減壓閥屬于 先導活塞式蒸汽減壓閥 。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。先導 活塞式蒸汽減壓閥 主要用于蒸汽管路，起減壓穩壓作用。

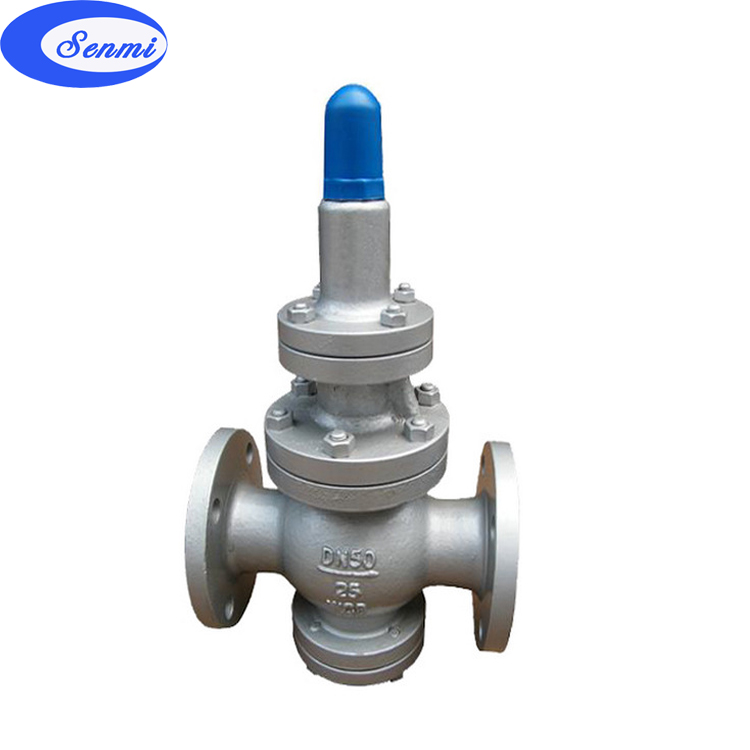

先導活塞式蒸汽減壓閥 ( 法蘭式 )
先導活塞式蒸汽減壓閥 ( 螺紋式 )
二、活塞式蒸汽減壓閥 主要技術參數及性能
公稱壓力 (Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
殼體試驗壓力 (Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封試驗壓力 (Mpa)
高進口壓力 (Mpa)
出口壓力范圍 (Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-4.5
壓力特性偏差 (Mpa) △ P2P
GB12246-1989
流量特性偏差 (Mpa)P2G
小壓差 (Mpa)
0.15
0.2
0.4
0.8
1.0
滲漏量
GB12245-1989
三、活塞式蒸汽減壓閥 額定流量系數
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
4
6.5
9
16
36
64
140
570
780
1020
1500
四、活塞式蒸汽減壓閥 主要零件材料
零件名稱
零件材料
閥體 閥蓋 底蓋
WCB
閥座 閥盤
2Cr13
缸套
2Cr13/25( 鍍硬鉻 )
活塞
2Cr13/ 銅合金
活塞環
合金鑄鐵
導閥座 導閥桿
膜片
1Cr18Ni9Ti
主閥彈簧
50CrVA
導閥主彈簧
調節彈簧
60Si2Mn
五、活塞式蒸汽減壓閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容： 1 、若訂貨前未選定型號，請向我們提供使用參數 :1. 公稱通徑， 2. 流體性質(包括公稱壓力、溫度、粘度或酸堿性)， 3. 閥體、閥芯材料。 2 、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 3 、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
沃中公司專業生產活塞式蒸汽減壓閥系列產品 , 歡迎來電咨詢蒸汽減壓閥產品詳細信息 . 我們將竭誠為您提供優質的服務！
