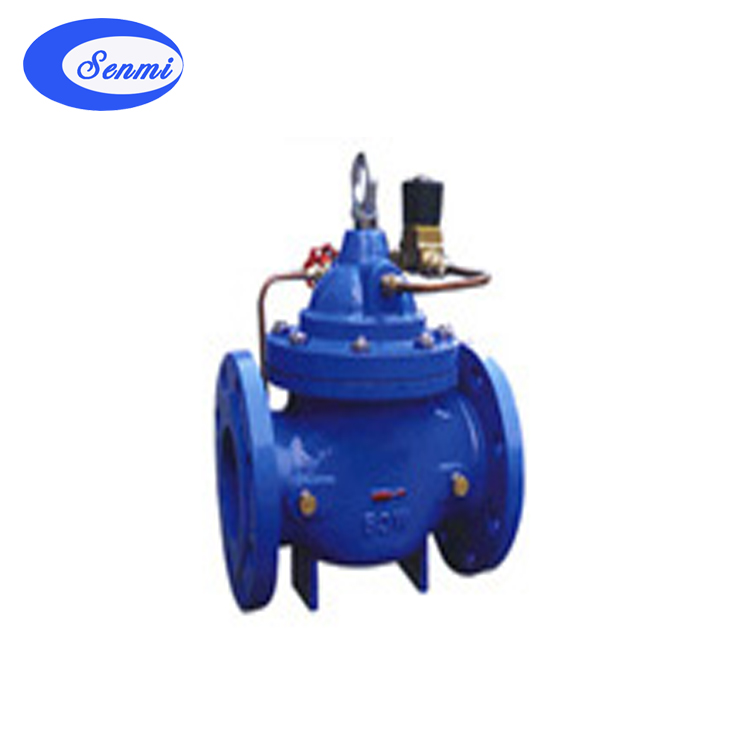

600X電動控制閥
一、600X電動控制閥 產品概述
600X電動控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。 600X電動控制閥利用導閥控制閥門的開啟和關閉，節省能源?？纱嫫渌y門大型電動裝置。 600X電動控制閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
二、600X電動控制閥 工作原理
當600X電動控制閥從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。 當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。
三、600X電動控制閥 主要技術參數
公稱壓力(Mpa)
殼體試驗壓力(MPa)
密封試驗壓力(MPa)
適用介質
介質溫度(℃)
1.0
1.5
1.1
水
0-80
1.6
2.4
1.76
2.5
3.75
2.75
四、600X電動控制閥 主要零件材料
零件名稱
零件材料
閥體 閥蓋
WCB
閥座 閥盤
銅合金
密封圈 O型圈
丁腈橡膠
閥桿
2Cr13
彈簧
50CrVA
針型閥
球閥
浮球閥
微型過濾器
不銹鋼
五、600X電動控制閥 外形結構圖
600X電動控制閥 外形結構圖(1、電磁向導閥2、針閥3、球閥4、主閥)
