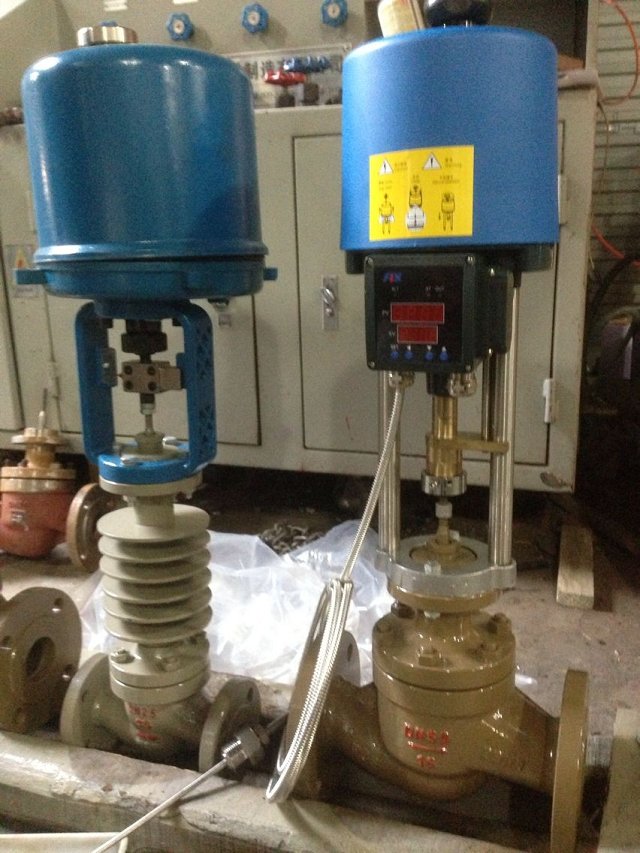

電動調節閥常見故障部位及原因分析

　　電動調節閥工作性能的好壞會直接影響整個調節系統的工作質量。由于調節閥在現場是與被調介質直接接觸的，工作環境十分惡劣，因此容易產生各種故障。在生產過程中，除了隨時排除這些故障外，還必須進行經常性的維護和定期檢修。尤其是對使用環境特別惡劣的調節閥，更應重視維護和定期檢修。

　　不同形式的調節閥，其故障及其產生原因是不一樣的?，F以本廠生產的直行程電動調節閥為例，說明電動調節閥的一般故障及檢修方法。

　　2.1伺服放大器

　　伺服放大器正常工作狀態時：

　　(1)無輸入信號時，不應有輸出電壓。

　　(2)開環死區電流≤160μA(Ⅱ型為100μA)。

　　(3)輸入信號>240μA(Ⅱ型為150μA)時，輸出負載電壓為205～220VAC。

　　(4)輸出電壓基本對稱。

　　若伺服放大器工作不正常，則各部分可能有以下幾種情況：

　　(1)前置磁放大器

　?、贌o信號輸入時，雙拍磁放大器輸出通過電位器W101可調至零。不能調零則可能是：

　　A、變壓器W101脫焊或損壞。

　　B、電阻R110、R111和電解電容C101、C102虛焊或脫焊。

　　C、二極管D105～D108虛焊或損壞。

　　D、偏移電流不正常。

　　E、交流繞組不對稱。

　?、谟休斎胄盘?，但無輸出或輸出不對稱可能是：

　　A、變壓器B301供交流繞組電流的次級端電壓不對稱。

　　B、電阻R110和R111的阻值有變化，電解電容C110、C111損壞。

　　C、交流激磁繞組短路。

　　D、二極管D105～D108中有個別管損壞或虛焊。

　　(2)觸發器有輸入時，其中一側觸發器在示波器屏幕上應有脈沖信號，改變輸入信號極性，則另一側觸發器有脈沖信號。兩組觸發脈沖個數和幅值應基本相同。否則有以下幾種情況。

　?、贌o輸入信號(前置磁放大器在正常工作狀態下)，輸出端有觸發脈沖，可能是：

　　A、有觸發脈沖輸出一側的三極管損壞，或者是c、e極虛焊。

　　B、電阻R204、R205、R208、R209阻值有變化。

　?、谟休斎胄盘?，輸出端無觸發脈沖，可能是：

　　A、無輸出脈沖一側的三極管、單結管損壞。

　　B、無輸出脈沖一側的脈沖變壓器初級或次級斷路或短路。

　　C、無輸出脈沖一側的二極管(D207或D208)短路。

　?、圯敵鲇|發脈沖不正常有以下幾種現象：

　　A、無信號時兩組觸發器有脈沖輸出，加信號后又都正常，可能是電解電容C202或C203虛焊。

　　B、開始觸發器兩側輸出都正常，工作一段時間后，輸出脈沖逐漸消失，可能單結管有問題。

　　C、輸出出現正、負脈沖，可能是二極管D207、D208被擊穿或虛焊。

　　(3)經過上述檢查和維修，在控制回路無故障情況下伺服放大器應能正常工作。否則有以下兩種情況：

　?、贌o輸入信號時，有輸出電壓(電壓接近220VAC)則可能是：

　　A、可控硅SCR1、SCR2損壞。

　　B、電容C301、C302被擊穿。

　?、谟休斎胄盘枙r，無輸出信號或輸出電壓偏低，則可能是：

　　A、二極管D301～D308中有被擊穿的。

　　B、可控硅SCR1、SCR2損壞。

　　2.2調節閥

　　當輸入4～20mA信號時，調節閥閥桿能在額定行程內隨信號變化而上、下移動自如。如不能正常動作，可能有以下故障：

　?、俨僮魇州喐杏X異常

　　A、感覺太輕，可能是手輪卡銷脫落或斷裂。

　　B、感覺太重或旋不動。減速器內有異物卡塞;閥芯與襯套或與閥座卡死;閥桿嚴重彎曲。

　?、谳斎?～20mA信號，調節閥不動作。

　　A、系統接線有誤。

　　B、電機分相電容CD損壞。

　　C、電機接線開路。

　　D、閥芯脫落或閥桿斷裂(此時執行機構有動作)

　?、圯斎?～20mA信號，調節閥走不完額定行程。

　　A、差動變壓器位置未調好。

　　B、二極管D701～D712中有個別損壞。

　　C、三極管BG701損壞。

　　(4)現場使用時的其它故障。

　?、匍y震蕩、鳴叫。

　　A、靈敏度調得太高，執行機構產生振蕩。

　　B、流體壓力變化太大，執行機構推力不足。

　　C、調節閥選擇大了、閥常在小開度工作。

　　D、介質流動方向與閥門關閉方向一致。

　　E、附近其它震源影響，支撐不穩。

　　F、閥芯和襯套磨損嚴重。

　?、陂y動作遲鈍。

　　A、介質粘性太大，有堵塞或結焦現象。

　　B、填料老化，填料壓得太緊。

　?、坌孤┝看?。

　　A、閥芯或閥座被腐蝕、磨損。

　　B、閥座松動或螺紋被腐蝕。

　　C、閥座、閥芯上有異物。

　　D、閥的始點(電開式)或終點(電閉式)未調好。

　?、芴盍霞吧?、下閥蓋連接處滲漏。

　　A、填料壓蓋沒壓緊。

　　B、聚四氟乙烯填料老化變質。

　　C、閥桿損壞。

　　D、緊固螺母松動。

　　E、密封墊損壞。

　　3.結束語

　　電動調節閥的正確使用和維修，不僅能提高過程控制的可靠性，也能增加電動調節閥的使用壽命，對企業的節能降耗有著可觀的經濟效益。
