氣動儀表調節閥介紹

氣動儀表調節閥是工業自動化控制領域中常用的調節設備之一，主要用于對管道中介質的流量、壓力、溫度等參數進行精確調節。
氣動儀表調節閥通過接收來自控制系統或工業設備的信號，自動或手動調節閥門的開度，從而實現工藝參數的穩定和控制。
本文將對氣動儀表調節閥的結構、工作原理、特點及應用進行詳細介紹。

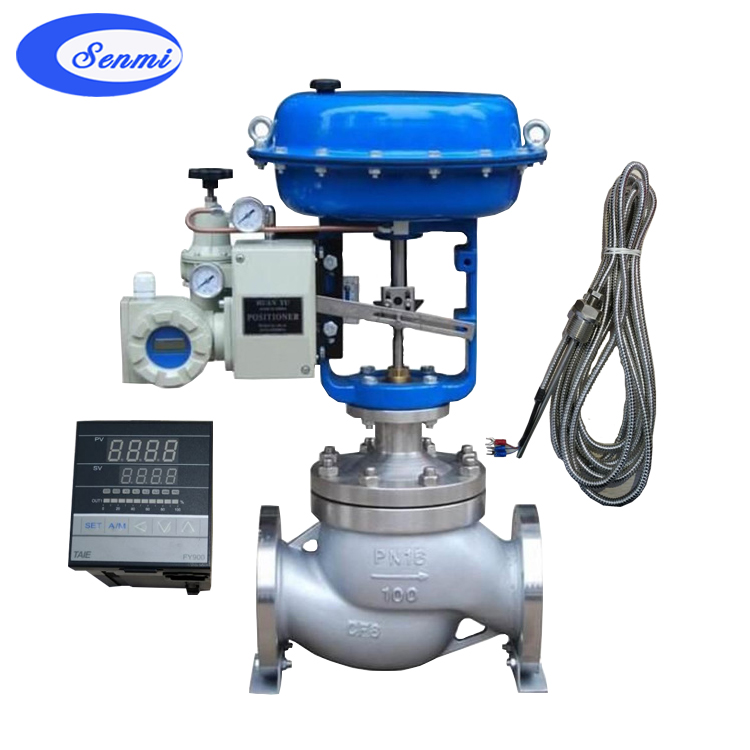

氣動儀表調節閥主要由執行機構、閥體和閥門定位器三部分組成。

1. 執行機構
執行機構是氣動儀表調節閥的動力部分，通過接收氣壓信號，驅動閥桿運動，從而帶動閥芯在閥體內進行位移，實現流量的調節。
執行機構通常由氣缸、活塞、曲臂等部件組成，其輸出力、位移和速度等參數可根據需要進行調整。
2. 閥體
閥體是氣動儀表調節閥的主體部分，包括閥座、閥芯、閥蓋等部件。
閥座和閥芯的配合精度決定了調節閥的泄漏量，因此閥座和閥芯的加工精度要求較高。此外，閥體內部通常設有流道，以減小流體阻力。
3. 閥門定位器
閥門定位器是氣動儀表調節閥的控制部分，用于接收控制系統或工業設備的信號，并將其轉換為氣壓信號，驅動執行機構進行動作。
閥門定位器通常由傳感器、控制器和執行機構等組成，具有自動校準、自動診斷等功能。

二、氣動儀表調節閥的工作原理

氣動儀表調節閥的工作原理是通過控制氣體的壓力和流量，使執行機構產生相應的動作，從而改變調節閥的開度，
實現對管道中介質參數的調節。
具體來說，當控制系統或工業設備發送一個信號給閥門定位器時，閥門定位器根據該信號調整輸出的氣壓信號，驅動執行機構運動。
執行機構通過曲臂或活塞等傳動部件帶動閥芯在閥體內進行位移，改變調節閥的開度，從而改變管道中介質的流量、壓力或溫度等參數。
同時，通過反饋機制將閥門位置信號反饋給控制系統或工業設備，形成閉環控制。
